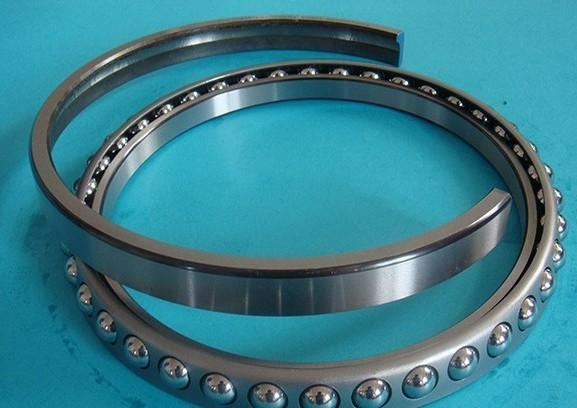

Vòng bi thành mỏng NSK được phát triển vòng bi rãnh sâu để giải quyết các ứng dụng mà

Trong ngành công nghiệp ổ trục, người ta thường chấp nhận rằng ổ trục được coi là ổ trục tiết diện mỏng khi đường kính bên trong của nó lớn hơn 4 lần so với tiết diện hướng tâm, có thể có kích thước khác nhau nhưng thường gấp đôi đường kính của các viên bi.

Có bốn loại vòng bi thành mỏng NSK phổ biến là loại hướng tâm, loại tiếp xúc góc, loại tiếp xúc bốn điểm và loại bổ sung đầy đủ. Khi chọn ổ bi tiết diện mỏng, có thể sử dụng quy trình lựa chọn ổ trục điển hình. Tải trọng và điều kiện vận hành sẽ xác định loại ổ bi ( kích thước, tốc độ và xếp hạng tải trọng), loại cuối cùng, kích thước và cách bố trí vòng bi có thể được chọn.

Ngoài ra, các điều kiện ứng dụng khác như môi trường vận hành, hiệu suất quay, điều kiện lắp đặt và nhiệt độ phải được xem xét để xác định thông số kỹ thuật của ổ trục. Ngoài ra, các yếu tố cần được xem xét bao gồm mức độ chính xác, khe hở, chất bôi trơn và loại đóng kín (bộ phận che chắn hoặc bịt kín). ) vân vân.

Vòng bi thành mỏng NSK được phát triển cho các ứng dụng có không gian hạn chế. Do mặt cắt giảm, vòng bi thành mỏng sử dụng những quả bóng nhỏ hơn và do đó có khả năng chịu tải thấp hơn. Phải hết sức cẩn thận khi sử dụng khớp nối gây nhiễu để tránh hư hỏng ổ trục, thường sử dụng lắp đặt, điều này có thể giảm thiểu lực lắp đặt.Khi lắp đặt vòng bi đôi, hãy chú ý đến các dấu khớp để đảm bảo đúng hướng.

Vòng bi NSK tiết diện mỏng được sử dụng trong nhiều ngành công nghiệp bao gồm hàng không vũ trụ, hình ảnh y tế, robot, chất bán dẫn, lưu trữ dữ liệu, máy công cụ và thiết bị đóng gói, bao gồm nhiều ứng dụng khác nhau. Vòng bi tiết diện mỏng thường được sử dụng khi dây hoặc ống đi qua lỗ trên trục rỗng hoặc các cách bố trí khác, vòng bi tiết diện mỏng cũng được sử dụng trong các cơ chế như bệ Gimbal, cho hệ thống quang học và ngắm bắn trên tàu và máy bay, Cũng được sử dụng trong radar và thiết bị thông tin vệ tinh, bao gồm cả thiết bị trên bộ, trên biển và trên không.
